Product Information

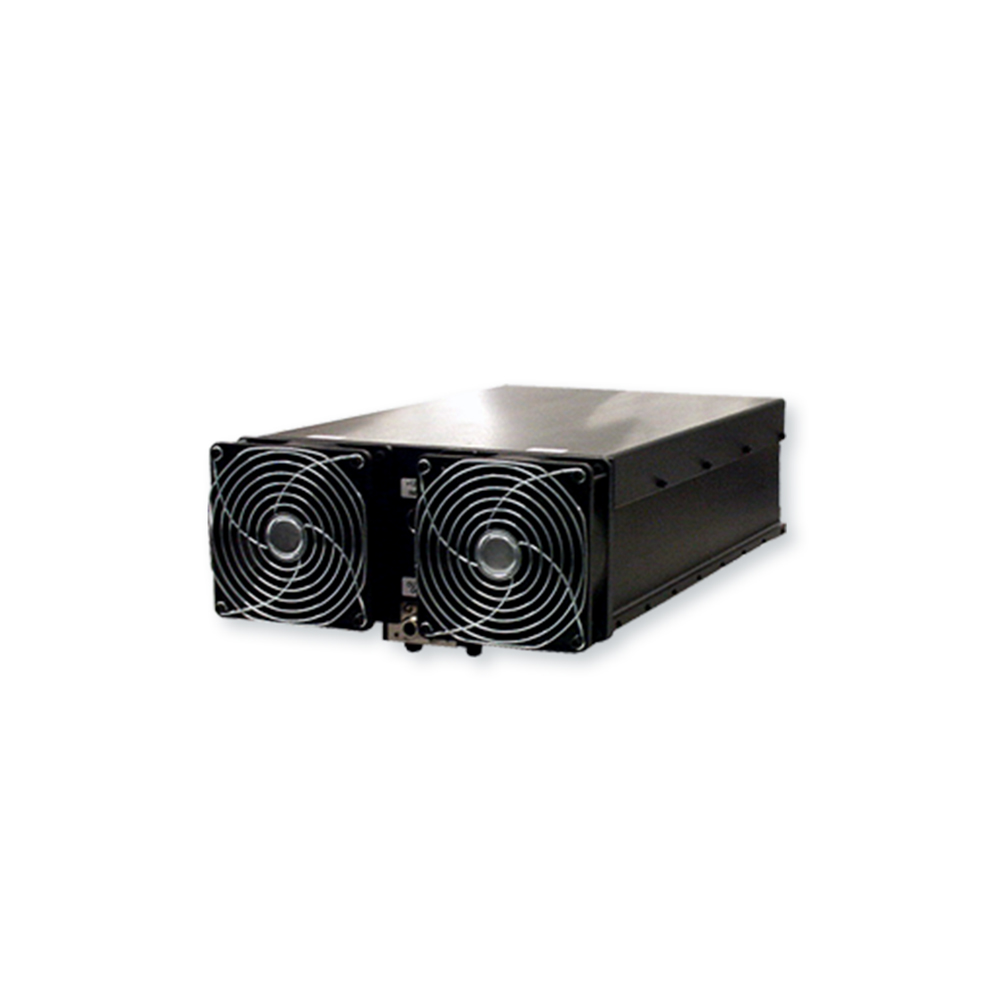

1500-WA Series, 1500 Watt RF Power Attenuators are a valuable and reliable accessory for reducing power levels, for isolating components under test, for harmonic signal analysis, and as comparison standards. They are world renowned for their high-quality, robust construction and conservative power ratings.
- Frequencies up to 2.4 GHz.
- Fully shielded against production of extraneous radiation.
- Rugged construction.
- Broadband operation.
- Other attenuation values may be available upon request.
product specifications:
Item No
1500-WA Series
Item Name
1500 Watt Uni-Directional RF Attenuators
Power Rating
1500 W
Connector
7/16 DIN, N
VSWR and Frequency Range
1.10:1 from DC to 1 GHz
1.25:1 from 1 to 2.4 GHz
Coolant Method
Dry, Convection Cooled
Impedance Ω
50 Ohms
Operating Position
Any
Temperature
-40 to 40 °C (-40 to 104 °F)
PIM
-110 dBc Min.
AC Power
115/203V AC Inputs
Humidity
95% non-condensing
Standard Attenuation Values
10, 20, 30 dB
Dimensions– L x W x H
20.4” x 10.7” x 5.9”
519 x 272 x 150 mm
Weight
30.0 lbs.
13.6 kg
Finish
Black Anodized Aluminum
